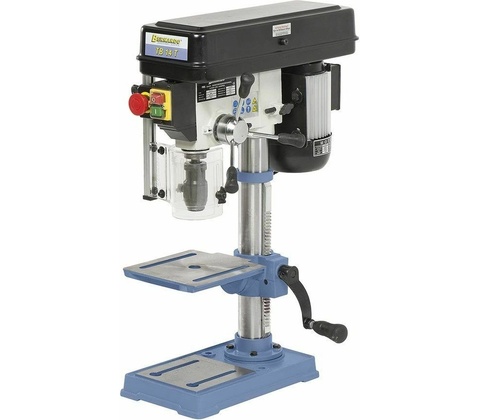

Bernardo TB 14 T

Stojanová (sloupová) vrtačka na stůl, elektrická 230 V, pohon klínovými řemeny, s naklápěcím pracovním stolem a sadou servisního nářadí – Bernardo TB 14 T

Konstrukčně jednoduchá „sloupovka“ ideální především pro kutily, výuková školicí zařízení a spíše lehčí provozní podmínky. Vyniká snadnou obsluhou a provozní spolehlivostí.

Hlavní výhody:

• kvalitní kuličková ložiska zajišťují vysokou přesnost chodu vřetena
• použití vyvážených řemenic a kvalitních řemenů garantuje klidný a tichý chod
• naklápění stolu v rozmezí ±45° s výškovým nastavením pomocí ozubeného hřebene
• dodáváno i s T-drážkami na rovné, přesně obrobené ploše základové desky
• výkonný hliníkový motor s vysokým krouticím momentem v provedení IP 54
• přesné rychloupínací sklíčidlo je součástí dodávky
• obrobená plocha základny pro upínání vyšších obrobků
• pohodlné ovládání pomocí ergonomicky tvarovaných rukojetí
• stůl možno naklápět v rozmezí ±45°

Technické parametry:

• motor – výkon S1 100 %: 370 W
• motor – výkon S6 40 %: 550 W
• napájecí napětí: 230 V
• vrtací výkon max.: 14 mm
• rychloupínací sklíčidlo: 1 ÷ 13 / B 16 mm
• kužel vřetena: B16
• rozsah otáček: (5) 620 ÷ 2 620 ot./min
• vyložení vřetena: 130 mm
• naklápění stolu: ±45 °
• vzdálenost vřeteno / stůl max.: 285 mm
• vzdálenost vřeteno / základna: 395 mm
• zdvih pinoly: 65 mm
• průměr sloupu: 58 mm
• rozměry stolu: 185 x 185 mm
• T-drážka: 14 mm
• základna: 155 x 155 mm
• rozměry stroje (Š x H x V): 300 x 510 x 690 mm
• hmotnost ca.: 26 kg

Součásti dodávky:

• rychloupínací sklíčidlo 1-13 mm /B 16
• výškově stavitelný ochranný kryt
• samostatný nouzový vypínač
• kameny do T drážky
• servisní nářadí
