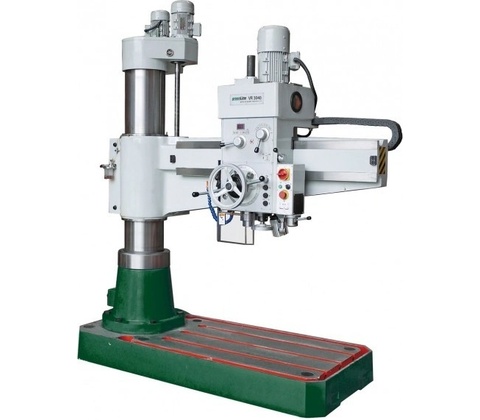

GreenLine VR 3050

Maximální výkon a přesnost

Hlavní přednosti

Radiální vrtačka greenLine VR 3050 není jen stroj, je to investice do produktivity vaší výroby. Její konstrukce z ušlechtilé litiny o váze 3,2 tuny slouží jako dokonalý tlumič vibrací i při extrémním zatížení. Díky integraci PLC řídicí jednotky a frekvenčního měniče máte absolutní kontrolu nad řeznými podmínkami bez nutnosti zastavovat vřeteno. Plně hydraulický systém upínání aretuje vřeteník, sloup i rameno jediným povelem, čímž eliminuje jakékoli odchylky v geometrii při vrtání otvorů do průměru 50 mm nebo řezání závitů až do M40 v oceli. 01

Plynulá regulace vřetene

Frekvenční měnič umožňuje měnit otáčky v reálném čase, což šetří nástroje a optimalizuje proces vrtání. 02

Hydraulická aretace os

Pevné upnutí všech pohyblivých částí zajišťuje výkonná hydraulika ovládaná tlačítkem z panelu. 03

Moderní PLC elektronika

Řídicí systém s digitálním ukazatelem otáček a koncovými dorazy garantuje bezpečnost a opakovatelnou přesnost. 04

Morse kužel MK5

Masivní vřeteno dovoluje upnutí největších vrtáků a vyvrtávacích tyčí pro průmyslové aplikace. 05

Obrovské rameno

S dosahem až 1 400 mm od sloupu a zdvihem ramene 1,2 m/min snadno obsloužíte i nadměrné svařence. 06

Průmyslové mazání

Trochoidní olejové mazání zajišťuje hladký chod převodů i při nepřetržitém třísměnném provozu.

Oblasti nasazení

Využití

Těžká strojírenská výroba Vrtání a řezání závitů v sériové výrobě Opracování masivních odlitků a kovaných dílů Výroba dílů pro energetiku a loďařství Stavba mostních a ocelových konstrukcí Vyvrtávání velkých průměrů v plném materiálu Údržba těžké stavební a zemědělské techniky

Detailní technické údaje

Parametry stroje

Vrtání v oceli 50 mm Průmyslový standard Co to znamená? Stroj vyvine dostatečný moment k vyvrtání 5cm otvoru do plné oceli bez nutnosti předvrtávání malými vrtáky.

Pro litinu se vrtací výkon zvyšuje až na 60 mm, což činí z VR 3050 univerzální stroj pro slévárny i obrobny.

Průměr sloupu 320 mm Extrémní tuhost Co to znamená? Masivní litinový sloup o průměru 32 cm zabraňuje prohnutí ramene i při vrtání s maximálním vyložením (radiusem).

Větší průměr sloupu přímo ovlivňuje souosost vrtaných děr a minimalizuje chvění ramene v osách.

Rozsah otáček 38–2000 ot/min Plynulá regulace Co to znamená? Frekvenční měnič dovoluje jemné doladění otáček podle tvrdosti materiálu a průměru vrtáku přímo během řezu.

Díky digitálnímu displeji máte o aktuální rychlosti vřetene MK5 neustálý přehled, což zvyšuje kvalitu povrchu otvoru.

Celková hmotnost 3 200 kg Litinový monoblok Co to znamená? Váha přes 3 tuny je nezbytná pro stabilitu. Stroj nepřenáší vibrace do podlahy a rameno zůstává stabilní i v plném záběru.

Váha 3,2 t je klíčová pro přesnost řezání závitů M40 a zajišťuje dlouhou životnost ložisek vřetene.

Výkon a závitování

Vrtací výkon (ocel / litina) 50 / 60 mm

Stroj je dimenzován pro vrtání velkých průměrů s vysokým posuvem bez rizika deformace sloupu.

Řezání závitů (ocel / litina) M40 / M46

Vysoký krouticí moment motoru 3,0 kW umožňuje řezat metrické závity až do rozměru M40 v plném materiálu.

Strojní posuv vřetene 0,06 - 0,85 mm/ot (6 st.)

Šest převodových stupňů posuvu zajistí ideální vnikání nástroje do materiálu v závislosti na zvolených otáčkách.

Rozsah posuvu vřetene (pinoly) 280 mm

Hloubka vrtání 280 mm na jeden zdvih vřetene je ideální pro vrtání hlubokých otvorů i s dlouhými vrtáky.

Geometrie a dosah

Vzdálenost vřeteno - sloup 350 - 1 400 mm

Možnost vysunout vřeteník až 1,4 metru od sloupu dává operátorovi obrovskou flexibilitu u velkých obrobků.

Vzdálenost vřeteno - základna 350 – 1 250 mm

Vertikální rozsah vřetene dovoluje vrtání od nízkých dílů na kostce až po vysoké celky upnuté přímo na základně.

Úhel otáčení ramene ±180 °

Možnost otočit celou vrtací hlavu kolem sloupu umožňuje obsluhu několika pracovních stanic najednou.

Rychlost zvedání ramene 1,2 m/min

Samostatný motor o výkonu 1,1 kW zajišťuje plynulý vertikální pohyb ramene po sloupu pro rychlé nastavení výšky.

Elektrické a rozměrové údaje

Výkon hlavního motoru 3 000 W (3 kW)

Třífázový motor napájený 400 V poskytuje stabilní krouticí moment v celém spektru otáček.

Hydraulické čerpadlo 750 W (0,75 kW)

Samostatná hydraulická jednotka slouží výhradně ke zpevnění vřeteníku, sloupu a ramene.

Celkové rozměry (š × v × h) 2 195 × 2 480 × 970 mm

Rozměry odpovídají průmyslovému určení vrtačky a vyžadují pevnou instalaci v prostoru haly.

Klikněte na dlaždici nebo řádek parametru pro zobrazení vysvětlení

Bohaté příslušenství v ceně

Obsah balení 1

Radiální vrtačka greenLine VR 3050

Kompletní stroj s vřeteníkem MK5 1× 2

Upínací kostka (Box Table)

Masivní stůl 750 × 500 × 500 mm pro upevnění obrobků 1× 3

Sada redukčních pouzder

Redukce MK5/4, MK4/3, MK3/2 pro různé nástroje 1 set 4

Kotvicí sada 6 kusů masivních šroubů M24 × 400 mm pro ukotvení do základu 1× 5

Vrtací vybavení

Sklíčidlo 1–16 mm, vyrážeč, redukce MK4/B16 a montážní klíče 1 set

Často kladené dotazy

Otázky a odpovědi 01Jak probíhá hydraulické upínání?

Stroj disponuje výkonným hydraulickým agregátem. Pomocí elektronického ventilu a ovladače na panelu dojde k okamžitému hydraulickému sevření sloupu, ramene i vřeteníku. To je zásadní rozdíl oproti mechanickým verzím, kde hrozí "povolená aretace" vlivem vibrací při vrtání. 02Je frekvenční měnič odolný v prašném prostředí?

Ano, veškeré elektrické komponenty stroje odpovídají standardům CE a jsou uloženy v prachotěsném rozvaděči na vřeteníku. Elektronika je chráněna proti přehřátí a splňuje průmyslové normy pro nepřetržitý provoz. 03Lze na vrtačce řezat levé i pravé závity?

Samozřejmě. Díky invertoru a PLC systému můžete snadno přepínat směr otáčení vřetene, což je u závitování do M40 nezbytností. PLC systém také hlídá koncové polohy, aby nedošlo k nabourání vřetene do stolu. 04Je k instalaci nutný speciální jeřáb?

Vzhledem k hmotnosti 3 200 kg a výšce přes 2,4 metru je k vykládce a ustavení nezbytný vysokozdvižný vozík s odpovídající nosností nebo mostový jeřáb. Doporučujeme instalaci konzultovat s naším technikem. 05Jak funguje automatické mazání?

Stroj využívá systém trochoidního mazání olejem. Čerpadlo udržuje stálý tlak oleje v převodové skříni, což zajišťuje minimální tření a efektivní odvod tepla z ozubených kol při vysokém krouticím momentu.
