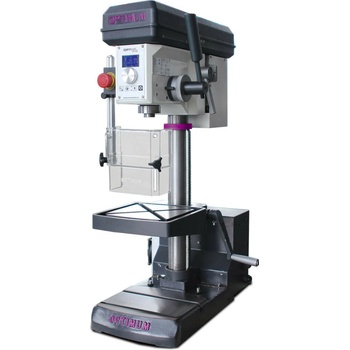

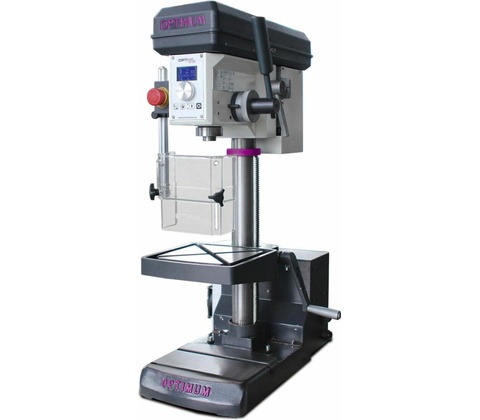

OPTIdrill DH 18 V

Inteligentní vrtání pro moderní dílnu

Hlavní přednosti

Vrtačka OPTIMUM® OPTIdrill DH 18 V posouvá standardy stolních vrtaček díky integraci digitálního menu a vysoce účinného bezuhlíkového motoru. Tento stroj není jen obyčejným vrtacím nástrojem, ale precizním pracovištěm schopným řezat závity až do M10 a vrtat otvory s garantovanou házivostí pod 0,015 mm. Kombinace německé inženýrské přesnosti, prémiových řemenů GATES a robustní litinové konstrukce zajišťuje hladký chod bez vibrací i při maximálních otáčkách 6 000 ot/min. Je to perfektní řešení pro nástrojárny, opravárenské provozy i náročné kutilské dílny, které vyžadují profesionální výsledky na kompaktním prostoru. 01

Digitální režimy

Intuitivní menu umožňuje okamžitou volbu mezi režimem klasického vrtání a automatického závitování. 02

Bezuhlíková technologie 1500W motor s vysokou účinností nabízí stabilní krouticí moment a nevyžaduje téměř žádnou údržbu. 03

Extrémní přesnost

Garantovaná házivost ≤ 0,015 mm měřená přímo na vřetenu zaručuje dokonale kulaté otvory. 04

Řemeny GATES

Kvalitní klínový řemen v kombinaci s hliníkovými řemenicemi zajišťuje bezztrátový přenos síly. 05

Vysoké otáčky

Rozsah až do 6 000 ot/min je ideální pro vrtání malých průměrů nástroji z tvrdokovu. 06

Odolné ovládání

Membránová klávesnice je odolná proti prachu, vlhkosti a olejům, což prodlužuje životnost elektroniky.

Oblasti nasazení

Využití

Přesné vrtání do oceli Sériové řezání závitů (M10) Nástrojářské práce Modelářství a jemná mechanika Opravy elektroniky a PCB Zámečnická výroba Vrtání do hliníku a plastů

Specifikace

Technické parametry

Výkon motoru 1 500 W Bezuhlíkový DC Co to znamená? Silný motor s plynulým náběhem a vysokou trvalou účinností, který se nepřehřívá ani při delší práci. 1 500 W příkonu u bezuhlíkového motoru odpovídá mnohem vyššímu výkonu běžných motorů, což zaručuje stabilitu otáček i v zátěži.

Vrtací ø ocel 18 mm Maximální výkon Co to znamená? Vrtačka bezpečně vyvrtá otvor o průměru 18 mm do standardní oceli. 18 mm je maximální průměr v oceli, pro trvalé nasazení v průmyslu se doporučuje průměr do 16 mm.

Max. otáčky 6 000 ot. Široký rozsah Co to znamená? Rozsah 100 až 6000 ot/min dovoluje vrtání velkými vrtáky i velmi jemnou práci s mikro-vrtáky. 6 000 ot/min je nadstandardní hodnota u stolních vrtaček, umožňující efektivní obrábění měkkých kovů a plastů vysokými řeznými rychlostmi.

Přesnost 0,015 mm Házivost vřetene Co to znamená? Maximální radiální odchylka vřetene, která zaručuje vysokou přesnost vrtaného otvoru.

Garantovaná házivost ≤ 0,015 mm řadí tento stroj mezi nejpřesnější stolní vrtačky ve své kategorii.

Výkon a vrtání

Závitovací výkon (ocel) M10

Stroj disponuje speciálním závitovacím režimem, který bezpečně zvládne řezání závitů do rozměru M10 v oceli.

Vrtací hloubka 65 mm

Maximální zdvih pinoly 65 mm s nastavitelným hloubkovým dorazem pro přesné vrtání slepých otvorů.

Otáčky vřetene 100 – 6 000 ot/min

Celkem 5 rychlostních stupňů mechanického převodu kombinovaných s regulací motoru pro optimální krouticí moment.

Kužel vřetene MK 2

Standardní kužel Morse 2 umožňuje upnutí vrtáků s kuželovou stopkou nebo použití redukčních pouzder.

Konstrukce a stůl

Rozměry stolu 230 × 245 mm

Přesně obrobený stůl s dvěma T-drážkami (12 mm), který lze otáčet o plných 360°.

Max. vzdálenost vřetene a stolu 370 mm

Dostatečný prostor pro vrtání vysokých dílů nebo použití velkých upínacích přípravků.

Vyložení 235 mm

Vzdálenost od sloupu k ose vřetene – definuje, jak daleko od kraje materiálu můžete vrtat.

Hmotnost 64 kg

Váha 64 kg svědčí o masivní litinové základně a silnostěnném sloupu, které eliminují vibrace.

Klikněte na dlaždici nebo řádek parametru pro zobrazení vysvětlení

Co najdete v balení

Obsah balení 1

OPTIMUM® OPTIdrill DH 18 V

Stolní vrtačka s digitálním menu 1× 2

Rychloupínací hlavička

Kvalitní hlavička s rozsahem 1 – 13 mm 1× 3

Kuželový trn

Morse trn MK 2 pro upnutí hlavičky 1× 4

T-matice

Sada 2 kusů pro upnutí přípravků do drážek stolu 2× 5

Dokumentace

Návod k obsluze s instrukcemi pro digitální menu 1×

Často kladené dotazy

Otázky a odpovědi 01Jak funguje režim závitování na této vrtačce?

V digitálním menu zvolíte režim "závitování". Vrtačka pak automaticky mění směr otáčení při dosažení nastavené hloubky vrtání nebo při pohybu pinoly, což umožňuje rychlé a přesné řezání závitů až do M10 bez rizika zlomení závitníku. 02Je motor opravdu bezúdržbový?

Ano, bezuhlíkový (brushless) motor nemá sběrné uhlíky, které by se opotřebovávaly. Navíc má vyšší účinnost a mnohem delší životnost než klasické asynchronní motory. Stačí pouze udržovat v čistotě chladicí otvory. 03Mohu vrtačku zapojit do běžné zásuvky?

Ano, vrtačka DH 18 V vyžaduje standardní elektrické připojení 230 V. Díky modernímu měniči motoru má plynulý rozběh a nezatěžuje síť velkými špičkami proudu. 04Jaká je výhoda řemenů GATES?

Řemeny GATES jsou špičkou v oboru. Jsou extrémně odolné proti vytahání a prokluzu, což zajišťuje konstantní přenos síly i při vrtání velkých otvorů. Navíc výrazně snižují celkovou hlučnost stroje. 05Lze vrtačku přišroubovat k ponku?

Důrazně to doporučujeme. Masivní základová deska je vybavena otvory pro ukotvení. Přišroubováním zajistíte maximální stabilitu stroje, což je klíčové pro dodržení deklarované přesnosti vřetene 0,015 mm.
