OPTIdrill DH 35 V

Industriální standard s Vario pohonem

Hlavní přednosti

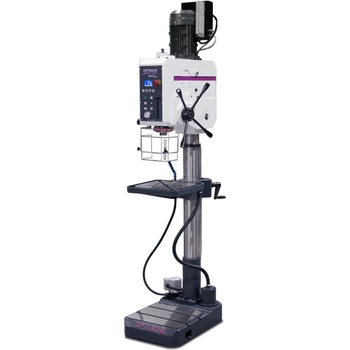

Sloupová vrtačka OPTIMUM® OPTIdrill DH 35 V je konstruována pro nejtěžší průmyslové nasazení. Její základem je stabilní, silnostěnný litinový sloup o průměru 115 mm, který ve spojení s masivní základnou pohlcuje veškeré vibrace. Stroj je vybaven moderní elektronickou regulací otáček, která umožňuje měnit rychlost vřetene plynule v širokém rozsahu, což je klíčové pro optimalizaci řezných podmínek u různých materiálů. Unikátní vlastností je elektromagnetické spínání strojního posuvu přímo na rukojetích a pokročilý závitovací cyklus s automatickou změnou směru. Díky integrovanému chlazení v základně a výkonnému 2,2 kW motoru se jedná o vysoce produktivní stroj pro výrobu hlubokých otvorů a velkých závitů. 01

Vario regulace

Plynulá změna otáček (30–2950 ot/min) ve 4 stupních zajišťuje maximální krouticí moment v celém rozsahu. 02

Automatický posuv

Strojní posuv pinoly se 3 rychlostmi a elektromagnetickým spínáním radikálně snižuje únavu obsluhy. 03

Závitování do M20

Integrovaný závitovací cyklus s nastavitelnou hloubkou a automatickým přepnutím směru otáčení. 04

Masivní litina

Těžké provedení (365 kg) a silnostěnný sloup zaručují stabilitu, kterou levnější modely postrádají. 05

Vnitřní chlazení

Kompletní chladicí soustava s čerpadlem a nádrží je zabudována přímo v litinové základně stroje. 06

Ergonomie a bezpečnost

Ovládací panel odolný proti špíně, LED osvětlení v hlavě a bezpečnostní elektronika 24 V DC.

Oblasti nasazení

Kde DH 35 V dominuje

Těžká strojírenská výroba Údržba průmyslových celků Vrtání do oceli do ø 35 mm Sériové řezání závitů do M20 Obrábění velkých svařenců Nástrojárny a modelárny Úhlové vrtání (stůl ± 90°) Odborné školství a učiliště

Technický list

Podrobné parametry

Vrtací výkon 35 mm Max. v oceli Co to znamená? Maximální průměr spirálového vrtáku pro vrtání do konstrukční oceli. Trvalý výkon stroje je 26 mm.

Díky převodové hlavě a silnému motoru zvládne stroj i maximální průměry bez vibrací.

Strojní posuv 3 rychlosti 0,05–0,15 mm/ot. Co to znamená? Vrtačka sama tlačí do řezu nastavenou rychlostí, což šetří nástroje a zajišťuje přesnou geometrii otvoru.

Elektromagnetické spínání umožnuje aktivaci posuvu pouhým stisknutím tlačítka na rukojeti.

Hmotnost 365 kg Litinový monolit Co to znamená? Vysoká váha zajišťuje tuhost stroje. Pila při vrtání nerezonuje, což je klíčové pro přesné lícování.

Masivní sloup o průměru 115 mm s velkou stěnou zaručuje, že se vrtačka pod tlakem neprohýbá.

Závitování M20 Strojní cyklus Co to znamená? Vrtačka automaticky změní směr otáčení po dosažení nastavené hloubky, čímž vyřízne dokonalý závit.

S plynulou regulací otáček (od 30 ot/min) je řezání závitů bezpečné a přesné i v tvrdých materiálech.

Vřeteno a pohon

Rozsah otáček 30 – 2 950 ot/min

Elektronicky regulovatelné otáčky ve 4 stupních pro optimální krouticí moment.

Kužel vřetena MK 4

Umožňuje upnutí velkých vrtáků a frézovacích trnů s vysokou přesností.

Max. hloubka vrtání / Zdvih 125 mm

Velký zdvih pinoly s nastavitelným hloubkovým dorazem pro přesné slepé otvory.

Příkon motoru 2,2 kW (400 V)

Výkonný pohon dimenzovaný pro nepřetržitý průmyslový provoz.

Pracovní prostor a stůl

Rozměry stolu / T-drážky 400 × 420 mm / 14 mm

Masivní stůl s diagonálními drážkami a žlábkem pro odvod chladicí emulze.

Úhel naklopení stolu -90° až +90°

Dovoluje vrtání a závitování pod libovolným úhlem bez speciálních přípravků.

Vyložení vřetene 285 mm

Vzdálenost mezi osou vřetene a sloupem pro obrábění širokých dílů.

Max. vzdálenost vřeteno - základna 1 217 mm

Možnost vrtání extrémně vysokých obrobků upevněných přímo na základně.

Rozměry a ostatní údaje

Průměr sloupu 115 mm

Vysokopevnostní litinový sloup zajišťuje tuhost celé sestavy.

Rozměry základny (pracovní) 420 × 395 mm

Přesně obrobená plocha základny se dvěma rovnoběžnými T-drážkami.

Celkové rozměry (ŠxVxH) 860 × 2 175 × 474 mm

Robustní stroj s výškou přes 2 metry pro profesionální dílny.

Klikněte na řádek parametru pro detailní vysvětlení

Co najdete v zásilce

Rozsah dodávky 1

OPTIMILL DH 35 V

Sloupová vrtačka v kompletní sestavě s motorem a chlazením 1× 2

Rychloupínací hlavička 1 – 16 mm (B16)

Pro vrtáky s válcovou stopkou 1× 3

Upínací trn MK 4 / B16

Pro připojení vrtací hlavičky do vřetene stroje 1× 4

Provozní vybavení

Integrované LED osvětlení, filtr na třísky a vestavěný vyrážeč nástrojů 1×

Často kladené dotazy

Otázky a odpovědi 01Co znamená elektromagnetické spínání posuvu?

Jde o špičkový systém ovládání, kdy strojní posuv pinoly neaktivujete mechanickou pákou, ale jednoduchým stisknutím tlačítka přímo na rukojeti vřetene. Spojka pak okamžitě zahájí automatický pohyb pinoly do řezu. 02Jak funguje vestavěný vyrážeč nástrojů?

Stroj umožňuje uvolnit vrták nebo sklíčidlo MK 4 jednoduchým pohybem pinoly do horní polohy. Nemusíte používat klasický vyrážecí klín a kladivo, což výrazně šetří vřeteno a ložiska před rázovým poškozením. 03Je vrtačka vybavena chladicím systémem?

Ano, model DH 35 V má kompletní vestavěný chladicí systém. Čerpadlo i nádrž jsou v základně. Součástí je také speciální filtr, který čistí kapalinu od velkých třísek, čímž chrání čerpadlo před poškozením. 04Můžu se strojem řezat závity v oceli?

Ano, vrtačka má dostatečný krouticí moment a otáčky již od 30 ot/min, což je ideální pro řezání závitů do oceli až do velikosti M20. Závitovací cyklus zajistí automatické přepnutí směru po dosažení nastavené hloubky. ️ Rada specialisty Tomek Nářadí:

DH 35 V je skutečný pracant, kterého v dílně nepřehlédnete. Pokud chcete využít její potenciál naplno, doporučuji investovat do kvalitních kobaltových vrtáků MK 4 a pro řezání závitů dokoupit originální nožní pedál. Ten vám uvolní obě ruce pro manipulaci s materiálem. Při instalaci dbejte na dokonalé vyrovnání základny a její ukotvení k podlaze – 365 kg sice drží skvěle, ale při vrtání průměrů nad 30 mm jsou síly v záběru obrovské a stabilita je základem bezpečnosti i přesnosti.
