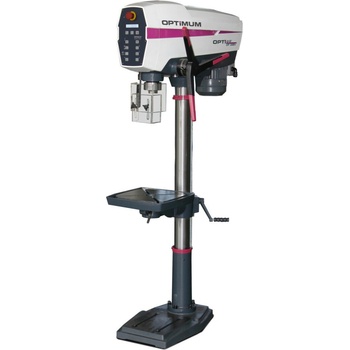

OPTIdrill DP 33 BV

Německá strojírenská kvalita pro profíky

Hlavní přednosti

Vrtačka OPTIMUM® OPTIdrill DP 33 BV představuje vrchol řady řemenových vrtaček, kombinující tradiční masivnost s moderními technologiemi. Je ideální volbou pro zámečnické dílny a údržbářské provozy, které vyžadují velký vrtací výkon až 30 mm a hluboký zdvih pinoly 125 mm. Díky plynulé regulaci otáček (Vario) a digitálnímu odměřování nastavíte optimální řezné podmínky během okamžiku, zatímco garantovaná házivost vřetene pod 0,02 mm zajistí dokonale přesné výsledky. Masivní litinové provedení a silnostěnný sloup o průměru 92 mm eliminují veškeré vibrace i při maximálním zatížení. 01

Plynulá regulace otáček

Systém Vario umožňuje měnit otáčky za chodu bez nutnosti manuálního přehazování řemenů. 02

Vysoká přesnost

Garantovaná házivost ≤ 0,02 mm měřená na pinole zaručuje precizní otvory i pro náročné lícování. 03

Masivní konstrukce

Hmotnost 186 kg a sloup o průměru 92 mm tvoří stabilní základnu pro vrtání otvorů velkých průměrů. 04

Kužel MK 4

Umožňuje přímé upnutí velkých vrtáků s kuželovou stopkou a použití silných redukčních pouzder. 05

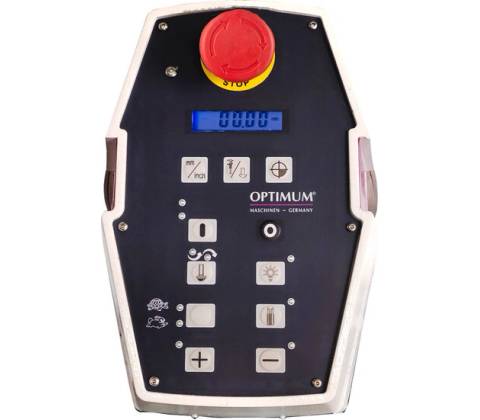

Digitální displej

Integrovaný ukazatel otáček a hloubky vrtání pro absolutní kontrolu nad každou operací. 06

Pravý / levý chod

Výkonný motor podporuje oba směry otáčení, což je klíčové pro snadné řezání závitů.

Oblasti nasazení

Využití

Zámečnická výroba Strojírenské dílny Údržba těžké mechanizace Vrtání do silnostěnné oceli Řezání vnitřních závitů Průmyslové opravny Technické vzdělávání

Specifikace

Technické parametry

Vrtací výkon 30 mm Max. v oceli Co to znamená? Vrtačka bezpečně vyvrtá otvor o průměru 30 mm do oceli (trvalý výkon je 25 mm). 30 mm je špičkový výkon v oceli, který dělá z této vrtačky silného hráče pro výrobu konstrukcí.

Kužel vřetena MK 4 Velký standard Co to znamená? Větší Morse kužel (MK4) umožňuje upnutí masivních vrtáků a fréz přímo do vřetene.

MK 4 zajišťuje vysoký přenos krouticího momentu bez prokluzu i při největších průměrech vrtání.

Otáčky 420 – 2 100 ot. Plynulá regulace Co to znamená? Široký rozsah otáček s digitální kontrolou pro vrtání malých i velkých otvorů. 420 až 2 100 ot/min s plynulou regulací šetří čas a prodlužuje životnost vašich vrtáků díky ideální řezné rychlosti.

Hmotnost 186 kg Maximální stabilita Co to znamená? Vysoká váha a masivní litina pohlcují vibrace a zajišťují dlouhodobou přesnost stroje. 186 kg vlastní hmotnosti spolu se sloupem ø 92 mm garantuje klidný chod i v plném záběru.

Výkon a vrtání

Trvalý vrtací výkon (ocel) 25 mm

Výkon určený pro nepřetržitý provoz v průmyslových podmínkách do průměru vrtáku 25 mm.

Max. vrtací hloubka (zdvih) 125 mm

Extra hluboký zdvih pinoly 125 mm umožňuje vrtání hlubokých otvorů nebo silných materiálů na jeden zátah.

Příkon motoru 1 500 W / 400 V

Silný 1,5 kW motor se dvoustupňovým vinutím zajišťuje obrovský krouticí moment i při nižších otáčkách.

Vyložení vřetene 270 mm

Vzdálenost od osy vřetene ke sloupu. Určuje, jak hluboko od kraje materiálu můžete vrtat.

Konstrukce a stůl

Rozměry stolu 387 × 387 mm

Velká pracovní plocha se žlábkem pro odvod chladicí kapaliny a dvěma T-drážkami (12 mm).

Max. zatížení stolu 55 kg

Díky masivnímu provedení můžete na stůl bez obav upnout obrobek o hmotnosti až 55 kg.

Naklopení a otočení stolu ± 45° / 360°

Stůl je otočný o 360 stupňů kolem sloupu a lze jej naklopit o 45 stupňů pro šikmé vrtání.

Házivost vřetene ≤ 0,02 mm

Garantovaná vysoká přesnost měřená na vřeteni. Klíčový parametr pro vrtání přesných otvorů malými vrtáky.

Klikněte na dlaždici nebo řádek parametru pro zobrazení vysvětlení

Co najdete v balení

Obsah balení 1

OPTIMUM® OPTIdrill DP 33 BV

Sloupová vrtačka v kompletním sestavení 1× 2

Rychloupínací hlavička (1-16 mm)

Prémiová hlavička pro rychlou výměnu nástrojů 1× 3

T-matice

Speciální matice pro upnutí svěráku do drážek stolu 2× 4

Kuželový trn

Pro upevnění vrtací hlavičky do vřetene 1× 5

Seřizovací nářadí

Sada klíčů pro základní nastavení stroje 1×

Často kladené dotazy

Otázky a odpovědi 01Mám v dílně jen 230 V zásuvku. Půjde tato vrtačka zapojit?

Tento model vyžaduje třífázové připojení 400 V. Pokud disponujete pouze 230V zásuvkou, kontaktujte nás – rádi vám doporučíme alternativu s podobným výkonem, která je určena pro 230 V rozvody. 02Jak velké vrtáky mohu použít přímo bez hlavičky?

Díky vřeteni s kuželem MK4 můžete upnout vrtáky s kuželovou stopkou až do průměru 30 mm přímo do stroje. Pro menší vrtáky s válcovou stopkou pak použijete přiloženou rychloupínací hlavičku do 16 mm. 03Je vrtačka vhodná i pro řezání závitů?

Ano, model DP 33 BV disponuje pravým i levým chodem, což je nezbytný předpoklad pro závitování. Pro bezpečné řezání závitů doporučujeme dokoupit závitovací hlavu s momentovou spojkou z naší nabídky. 04Co přesně zobrazuje digitální displej?

Displej má dvě hlavní funkce: zobrazuje aktuální otáčky vřetene, což je ideální pro kontrolu nastavení plynulé regulace, a digitálně zobrazuje hloubku vrtání s přesností na 0,01 mm, což oceníte při vrtání slepých děr. 05Vyžaduje vrtačka speciální údržbu?

Vrtačka je stavěna pro průmyslové zatížení a je nenáročná. Stačí pravidelně čistit a lehce mazat pracovní stůl a sloup (proti korozi), kontrolovat napnutí řemenů a jednou za čas vyfoukat prach ze systému řemenic.
