Optimum B 40 GSM

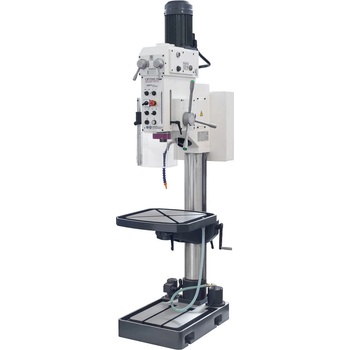

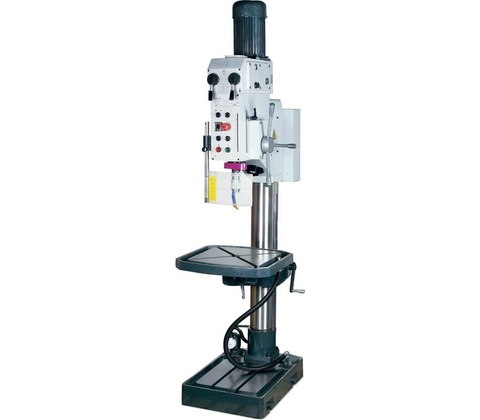

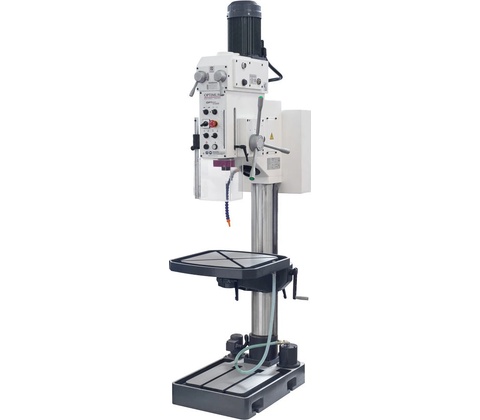

Optimum OPTIdrill B 40 GSM sloupová vrtačka

Profesionální sloupová vrtačka s převodovým soukolím, elektromagnetickým spínáním strojního posuvu vřetene, závitovým cyklem a chlazením.

Velmi klidný chod díky broušenému ozubenému soukolí

Automatické mazání ozubených kol pomocí olejového čerpadla

Vysoká přesnost chodu díky stabilnímu vřetenu, kaleno a broušeno 9 rychlostí řaditelných řadící pákou na čelní straně vrtací hlavy a dvoustupňový motor dávají celkem 18 rychlostí

Řazení rychlostí dvoustupňového motoru v nulové poloze

Vypínač chladícího čerpadla

Přepínač druhu činnosti vrtání/řezání závitů

Přepínač chodu vpravo-vlevo

Nouzový vypínač

Uzamykatelný hlavní vypínač s jištěním motoru

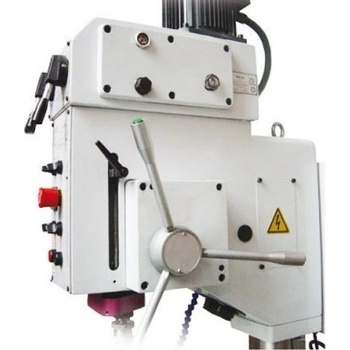

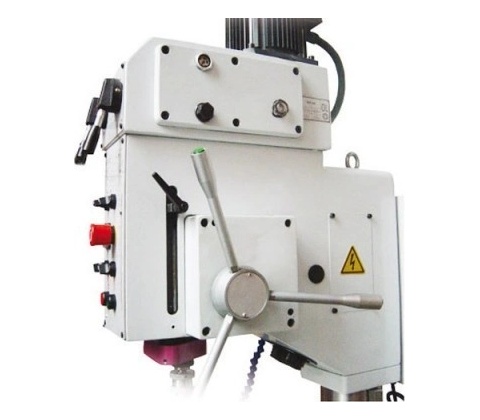

Kvůli jednoduchosti obsluhy jsou všechny důležité ovládací páky na čelní straně stroje

Ve vrtací hlavě integrovaná lampa k osvětlení pracovního stolu

Výškově přestavitelná ochrana zraku z plexiskla s mikrospínačem proti odletujícím třískám a částečkám pro nejlepší možnou ochranu obsluhy

Aretace vřetene s integrovaným vyrážečem pro jednoduchou výměnu nástroje

Nastavitelný hloubkový doraz s milimetrovou stupnicí odečitatelnou z přední strany

Elektromagnetický posuv s výhodou přesného nastavení hloubky vrtání

U hlubokých vrtů může být posuv pro zlepšení tvorby třísek přerušen a obnoven bez časového zpoždění

Silně dimenzovaný, masivní vrtací stůl, přesně povrchově opracovaný s křížově běžícími T-drážkami

Na spodní straně silně žebrovaný, pomocí ozubené tyče výškově přestavitelný

Otočný stůl o 360° okolo vlastní osy a okolo sloupu.

Pomocí vytočení stolu je základní deska použitelná jako pracovní plocha pro obzvlášť vysoké obrobky

Masivní základní deska s T-drážkami, přesně povrchově obrobená

Integrované chladicí čerpadlo s nádržkou

Závitovací cyklus nastavitelný pomocí dvou koncových spínačů – automatická změna otáček

Technická data

Rozměry pracovního stolu 560 × 560 mm

Max. zatížení stolu 250 kg

T-drážky | velikost drážky 18 mm

Max. vrtací výkon | ocel 35 mm

Max. vrtací výkon | litina 45 mm

Řezání závitů | ocel

M24

Řezání závitů | litina

M30

Max. vrtací hloubka 180 mm

Kužel vřetene

MK4

Vyložení 350 mm

Strojní posuv vřetene (počet/rozsah) 2 rychlosti / 0,1 - 0,2 mm/ot. mm/ot.

Otáčky 50 – 1450 ot/min

Plynulá změna otáček ne

Počet rychlostních stupňů 18

Max. vzdálenost vřetene a stolu 780 mm

Max. vzdálenost vřetene a základny 1320 mm

Průměr sloupu 150 mm

Rozměry základny 510 × 500 mm

Příkon 1500 W

Elektrické připojení 400 V

Rozměry 560 × 935 × 2280 mm

Hmotnost 500 kg

Rozsah dodávky

Rychloupínací 0 - 16 mm, B16

Kuželový trn MK4 / B16

Osvětlení stolu

Chlazení
