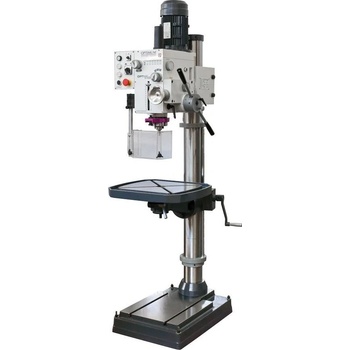

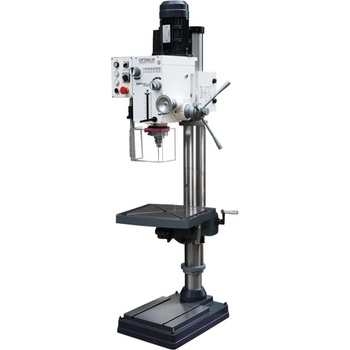

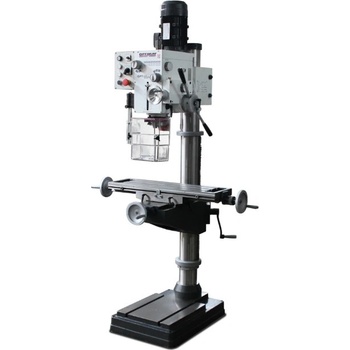

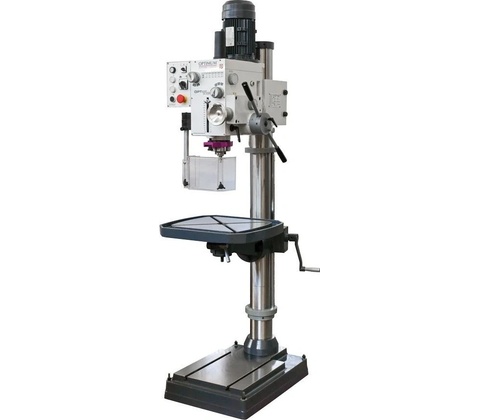

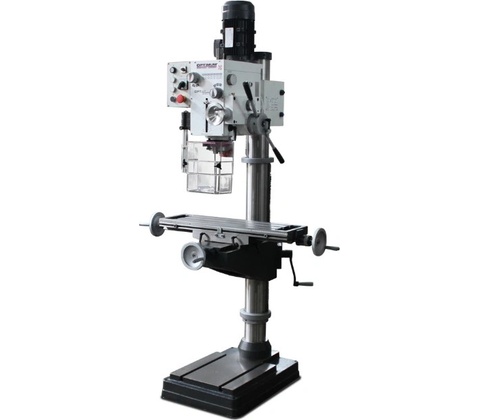

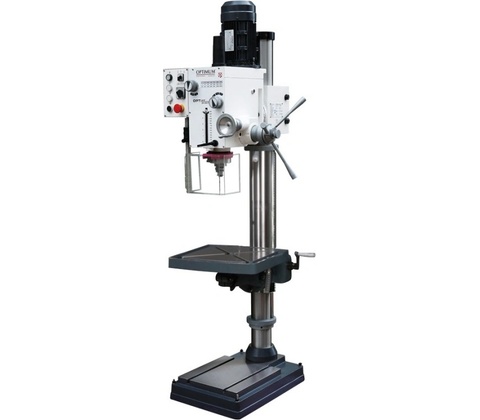

Optimum DH 40 GP

Industriální síla a převodová tuhost

Hlavní přednosti

Sloupová vrtačka OPTIMUM® OPTIdrill DH 40 GP představuje profesionální řešení pro provozy, které vyžadují maximální krouticí moment a precizní vedení nástroje. Srdcem stroje jsou broušená převodová kola běžící v olejové lázni, která zajišťují extrémně klidný chod a dlouhou životnost mechanických částí. Stroj je vybaven dvoustupňovým elektromotorem a automatickým strojním posuvem, který se po dosažení nastavené hloubky samočinně vypne a vrátí pinolu do výchozí polohy. Masivní litinové provedení a široký rozsah otáček dělají z tohoto modelu univerzální nástroj pro vrtání velkých průměrů i strojní řezání závitů do M16. 01

Převody v olejové lázni

Broušená ozubená kola mazaná olejem zaručují tichý provoz a minimální opotřebení i při nepřetržitém nasazení. 02

Inteligentní strojní posuv

Třírychlostní automatický posuv vřetena s funkcí návratu do výchozí polohy šetří námahu obsluhy. 03

Masivní litinové tělo

Celolitinová konstrukce o váze 335 kg efektivně tlumí vibrace a zajišťuje přesnost vrtání pod tlakem. 04

Dvoustupňový motor

Kvalitní pohon s výkonem až 1,5 kW poskytuje 12 rychlostních stupňů pro optimální řezné podmínky. 05

Závitovací výkon M16

Robustní mechanika dovoluje bezpečné strojní řezání závitů do konstrukční oceli až do velikosti M16. 06

Maximální bezpečnost

Výškově nastavitelný kryt sklíčidla s mikrospínačem okamžitě zastaví stroj při otevření.

Oblasti nasazení

Kde DH 40 GP exceluje

Těžká strojírenská výroba Údržbářské dílny a opravny Vrtání do oceli do ø 32 mm Strojní řezání závitů do M16 Sériové vrtání hlubokých otvorů Nástrojárny a kovovýroba Odborné technické školství

Technický list

Podrobné specifikace

Vrtací výkon 32 mm Max. v oceli Co to znamená? Maximální průměr spirálového vrtáku pro konstrukční ocel. Trvalý výkon je 25 mm.

Díky převodové hlavě a tuhému sloupu zvládne stroj vrtat velké otvory bez prokluzu nástroje.

Strojní posuv 3 stupně 0,1 – 0,26 mm/ot. Co to znamená? Vrtačka automaticky posouvá nástroj do řezu nastavenou rychlostí, což šetří vrtáky i fyzickou sílu.

Po dosažení nastavené hloubky na stupnici se posuv automaticky vypne a pinola se vrátí zpět.

Otáčky vřetene 3 200 ot/min 12 rychlostí Co to znamená? Odstupňování od 95 do 3200 ot/min (2x6 stupňů) dovoluje vrtat malými i velkými nástroji.

Mechanické řazení převodů zaručuje vysoký krouticí moment v celém spektru otáček.

Hmotnost 335 kg Litinový monolit Co to znamená? Vysoká váha a sloup o průměru 115 mm jsou zárukou absolutní tuhosti a stability stroje.

Hmotnost 335 kg svědčí o poctivém materiálovém provedení všech částí stroje.

Vřeteník a pohon

Kužel vřetena / Vyložení MK 4 / 297 mm

Velký kužel MK 4 dovoluje upnutí profesionálních nástrojů s vysokou přesností.

Max. vrtací hloubka / Závitování 120 mm / M16

Zdvih pinoly 120 mm je nastavitelný pomocí přesné milimetrové stupnice.

Příkon motoru / Napájení 1,1 / 1,5 kW / 400 V

Třífázový dvoustupňový motor dimenzovaný pro nepřetržitý průmyslový provoz.

Úhel naklopení / Otáčení hlavy ± 90 ° / 360 °

Hlavu lze naklápět pro vrtání pod úhlem a celou hlavou otáčet kolem sloupu.

Pracovní stůl a rozměry

Rozměry stolu / T-drážky 500 × 460 mm / 14 mm

Masivní, přesně obrobený stůl s diagonálními drážkami a dvojitým upnutím.

Max. vzdál. vřetene (Stůl / Základna) 855 mm / 1 215 mm

Možnost vrtání rozměrných obrobků upevněných přímo na základnu stroje.

Rozměry stroje (ŠxVxH) 590 × 1 760 × 700 mm

Industriální rozměry vypovídají o robustnosti celé sloupové konstrukce.

Klikněte na jakýkoliv parametr pro detailní vysvětlení

Co obdržíte v zásilce

Rozsah dodávky 1

OPTIMILL DH 40 GP

Základní jednotka sloupové vrtačky s převodovou hlavou 1× 2

Vrtací hlavička 1 – 16 mm

Univerzální sklíčidlo pro vrtáky s válcovou stopkou 1× 3

Kuželový trn MK 4 / B16

Trn pro spojení sklíčidla s vřetenem vrtačky 1× 4

Bezpečnostní prvky

Výškově nastavitelný ochranný kryt sklíčidla s mikrospínačem 1×

Často kladené dotazy

Otázky a odpovědi 01Můžu na tomto stroji řezat závity strojně?

Ano, model DH 40 GP disponuje dostatečným krouticím momentem a tuhostí pro řezání závitů v oceli až do velikosti M16. Je nutné pouze zvolit správné otáčky pomocí převodovky. 02Jak funguje automatické vypnutí posuvu?

Na vřeteníku nastavíte požadovanou hloubku vrtání. Po jejím dosažení strojní posuv pinolu samočinně odpojí, pinola se vrátí do horní polohy a vy můžete vyjmout obrobek. 03Vyžaduje převodovka speciální údržbu?

Převodovka běží v olejové lázni, což minimalizuje nároky na údržbu. Stačí pravidelně kontrolovat hladinu oleje přes olejoznak a v předepsaných intervalech provádět výměnu olejové náplně pro zachování tichého chodu. ️ Rada specialisty Tomek Nářadí:

Model DH 40 GP je "pan stroj" pro každou poctivou údržbu nebo strojírenskou dílnu. Právě převody v oleji jsou klíčem k tomu, že tato vrtačka i po deseti letech intenzivního používání běží tiše a bez vůlí. Při instalaci dbejte na dokonalé vyrovnání základny pomocí strojní vodováhy – 335 kg litiny už vyžaduje stabilitu, aby nedocházelo k mikro-vibracím při vrtání průměrů nad 30 mm. Pro maximální využití potenciálu doporučuji dokoupit originální otočný strojní svěrák Optimum a sadu profesionálních MK4 vrtáků.
