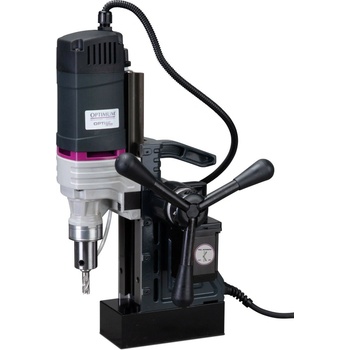

Optimum DM 35 PF

Maximální produktivita díky automatizaci

Hlavní přednosti

Magnetická vrtačka OPTIMUM® OPTIdrill DM 35 PF představuje špičku v kategorii kompaktních vrtacích strojů pro kovoobrábění. Její hlavní devizou je automatický strojní posuv pinoly, který zajišťuje konstantní tlak na vrták, čímž prodlužuje jeho životnost a eliminuje fyzickou námahu obsluhy. Díky dvojité izolaci a kvalitnímu uzemnění je stroj plně certifikován pro bezpečné použití na staveništích. Chladicí kapalina přiváděná středem nástroje zaručuje optimální odvod tepla a čistý řez i při hlubokém vrtání. 01

Automatický posuv

Strojní posuv vřetena umožňuje vrtačce pracovat samostatně, což zvyšuje přesnost a rychlost sériového vrtání. 02

Extrémní magnetická síla

Přídržná síla 16 000 N zaručuje naprostou stabilitu stroje i při vrtání v horizontální poloze nebo nad hlavou. 03

Vysoký výkon / Nízká váha

Motor o výkonu 1 600 W v těle vážícím pouhých 14 kg nabízí bezkonkurenční poměr síly a mobility. 04

Vnitřní chlazení

Chladicí kapalina je vedena přímo středem vrtáku, což je klíčové pro ochranu břitů a plynulý odvod špon. 05

Univerzálnost Weldon

Upínání Weldon 19 mm umožňuje snadnou a rychlou výměnu jádrových vrtáků za spirálové. 06

Bezpečnost na stavbě

Dvojitá izolace a bezpečnostní pás v balení zajišťují bezpečný a spolehlivý provoz v náročných podmínkách.

Kde DM 35 PF exceluje

Využití

Ocelové konstrukce a haly Mostní stavitelství Opravy těžké techniky v terénu Zámečnické a kovovýrobní dílny Vrtání do ø 35 mm v oceli Práce na staveništích (IP izolace) Instalace technologických celků

Technický list

Technické parametry

Přídržná síla 16 000 N Magnetická základna Co to znamená? Síla, kterou je magnet přisát k materiálu. 16 000 N odpovídá tlaku cca 1,6 tuny, což brání uvolnění při vrtání.

Rozměry magnetické základny jsou 166 × 80 mm, což zajišťuje kompaktnost i na úzkých profilech.

Vrtací výkon 35 mm Jádrové vrtání Co to znamená? Maximální průměr jádrového vrtáku, který vrtačka utáhne do hloubky 35 mm.

Díky motoru 1 600 W je vrtání s průměrem 35 mm plynulé a bez nebezpečného přetěžování motoru.

Hmotnost 14 kg Čistá váha stroje Co to znamená? Vrtačka je snadno přenosná jednou rukou, což oceníte při práci na konstrukcích a žebřících.

Nízká váha 14 kg výrazně snižuje únavu obsluhy při celodenním nasazení v terénu.

Otáčky 810 ot/min Plynulá regulace Co to znamená? Možnost měnit otáčky dovoluje nastavit ideální řeznou rychlost pro různé průměry vrtáků.

Plynulá regulace otáček v kombinaci s vnitřním chlazením maximalizuje životnost vrtáků.

Výkon a pohon

Příkon / Napětí 1 600 W / 230 V

Silný pohon napájený z běžné jednofázové sítě, vhodný pro mobilní použití.

Upínání nástroje Weldon 19 mm (3/4″)

Standardizované upnutí pro většinu dostupných jádrových vrtáků na trhu.

Maximální hloubka vrtání 35 mm

Stroj umožňuje jádrové vrtání do materiálů o tloušťce až 35 mm v jednom průchodu.

Rozměry a konstrukce

Rozměry (Š × V × H) 340 × 430 × 250 mm

Kompaktní design umožňuje práci i ve stísněných prostorách a špatně přístupných koutech konstrukcí.

Bezpečnostní prvky Dvojitá izolace / Bezpečnostní pás

Ochrana obsluhy i v případě výpadku proudu díky mechanickému zajištění pásem.

Klikněte na řádek parametru pro detailní vysvětlení

Co najdete v zásilce

Rozsah dodávky 1

Nádrž na chladicí kapalinu

Externí nádobka s hadičkou pro centrální chlazení 1× 2

Bezpečnostní pás

Pro zajištění vrtačky při práci ve výškách nebo nad hlavou 1× 3

Sada nářadí

Potřebné klíče pro seřízení a běžnou údržbu stroje 1×

Často kladené dotazy

Otázky a odpovědi 01Jak funguje automatický posuv pinoly?

Automatický posuv (PF - Power Feed) se aktivuje pákou na boku stroje. Po aktivaci vrtačka sama tlačí vrták do materiálu ideální silou. Jakmile je otvor hotový, posuv se automaticky vypne. To šetří jak vaše ruce, tak i samotné jádrové vrtáky. 02Můžu místo jádrových vrtáků použít běžné spirálové vrtáky?

Ano, model DM 35 PF umožňuje snadnou změnu jádrového vrtáku za spirálový pomocí vhodného adaptéru nebo sklíčidla (není-li součástí dodávky, lze dokoupit). 03Proč je důležité centrální chlazení?

Jádrové vrtání produkuje velké množství tepla. Centrální přívod chladicí kapaliny skrze vnitřek vrtáku zajišťuje, že kapalina se dostane přesně tam, kde dochází k řezu. Tím se břity neztupí teplem a vyvrtané špony se snáze vyplaví ven. ️ Rada specialisty Tomek Nářadí:

Vrtačka DM 35 PF je naprostým vítězem v poměru "výkon vs. námaha". Právě strojní posuv je u takto lehkého stroje (14 kg) unikátní – zatímco stroj vrtá, vy se můžete věnovat značení dalších děr. Při práci s automatikou doporučuji používat kvalitní chladicí koncentrát, nikoliv jen čistou vodu. Pravidelně také kontrolujte spodní plochu magnetu; i nepatrná špona pod základnou snižuje přídržnou sílu 16 000 N na zlomek hodnoty, což může vést k uvolnění stroje při záběru. Pro vrtání nad hlavou je bezpečnostní pás z balení povinností!
