Proma RV-50E

Vrchol strojírenské přesnosti

Hlavní přednosti

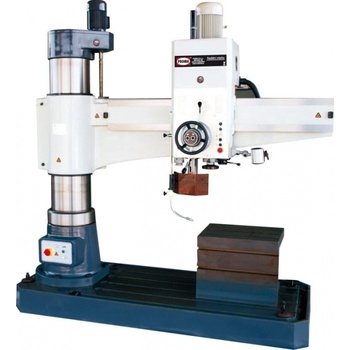

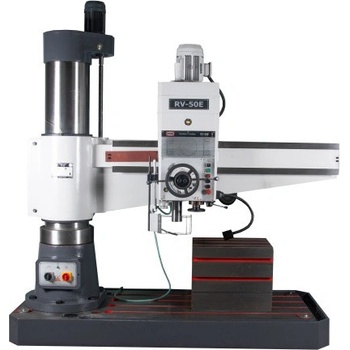

Radiální vrtačka PROMA RV-50E představuje nekompromisní řešení pro průmyslovou výrobu, těžké strojírenství a opravárenské provozy. Díky hydraulickému systému řazení a aretace ve všech osách umožňuje rychlou a fyzicky nenáročnou manipulaci i s takto masivním strojem. S rozsahem 16 rychlostí a posuvů, systémem trochoidního mazání a obrovským pracovním prostorem je RV-50E připravena na ty nejnáročnější úkoly včetně závitování do oceli až do velikosti M16. 01

Hydraulické ovládání

Hydraulika zajišťuje bleskové řazení otáček i pevné sevření vřeteníku a ramene v nastavené poloze. 02

Extrémní dosah

Maximální vzdálenost vřetene od sloupu 1 600 mm dovoluje vrtání do velkoplošných dílců. 03

Výkonné závitování

Stroj je dimenzován pro řezání závitů až do M20 v litině a M16 v konstrukční oceli. 04 16 stupňů posuvu

Automatický strojní posuv vřetene od 0,04 do 3,2 mm/ot pro dokonalý povrch otvoru. 05

Trochoidní mazání

Moderní systém tenkovrstvého mazání prodlužuje životnost mechanických částí a snižuje tření. 06

Kompletní pracoviště

Dodávka obsahuje masivní upínací kostku (630x500x500 mm) pro fixaci obrobků.

Oblasti použití

Využití

Těžké strojírenství Výroba ocelových konstrukcí Energetický průmysl Opravy těžké mechanizace Sériové vrtání a závitování Opracování odlitků Letecký a lodní průmysl Nástrojárny

Specifikace

Technické parametry

Příkon 4 kW Napětí 400 V Co to znamená? Vysoký příkon 4 000 W zaručuje obrovskou sílu pro pohon vřetene Mk V i při vrtání ø 50 mm v oceli. 4 kW motor s napájením 400 V poskytuje dostatečnou výkonovou rezervu pro průmyslové nasazení v nepřetržitém provozu.

Max. vrtání 50 mm Vrtání do oceli Co to znamená? Maximální průměr vrtání 50 mm do plného materiálu odpovídá parametrům těžkých radiálních vrtaček. 50 mm průměr vrtání předurčuje stroj pro výrobu velkých čepových spojů a osazování masivních ložisek.

Vzdál. od sloupu 1 600 mm Max. vyložení Co to znamená? Radiální rameno umožňuje vřeteníku odjet až 1,6 metru od nosného sloupu, čímž pokryje obrovskou pracovní plochu. 1 600 mm vyložení vřetene je klíčovým parametrem pro opracování velkých rámů a svařenců bez nutnosti jejich neustálého posouvání.

Čistá váha 3 500 kg Litinový kolos Co to znamená? Hmotnost 3,5 tuny zajišťuje absolutní stabilitu a tuhost celého stroje, čímž eliminuje jakékoliv kmitání. 3 500 kg (čistá váha) stroje garantuje maximální geometrickou přesnost i při vysunutí ramene na maximum.

Pohon a vřeteno

Kužel vřetene Mk V

Masivní kužel Morse 5 (Mk V) pro bezpečné upnutí velkých vrtáků a vyvrtávacích tyčí.

Rozsah otáček 25 - 2 000 min⁻¹

Celkem 16 rychlostí (od 25 do 2 000 min⁻¹) umožňuje nastavit ideální řezné podmínky pro jakýkoliv nástroj.

Zdvih vřetene 315 mm

Hloubka vrtání 315 mm na jeden zátah vřetene dovoluje vrtání i do velmi silných ploten.

Rozsah posuvů vřetene 0,04 - 3,2 mm/ot (16 stupňů)

Široký rozsah strojních posuvů 0,04 až 3,2 mm na otáčku zajistí optimální úběr materiálu.

Závitování a kapacita

Závitování do litiny M20 x 2,5

Stroj hravě zvládne řezání závitů M20 v šedé litině díky vysokému krouticímu momentu.

Závitování do oceli M16 x 2

V konstrukční oceli stroj bezpečně řeže závity do velikosti M16.

Rozměr upínací kostky 630 x 500 x 500 mm

Masivní vrtací kostka o váze stovek kilogramů slouží k bezpečnému podložení a upnutí dílců.

Rozměry a manipulační prostor

Pojezd vřeteníku 1 250 mm

Horizontální pojezd vřeteníku po rameni je 1 250 mm (v rozmezí 350 až 1 600 mm od sloupu).

Vzdál. vřetene od základny 320 - 1 220 mm

Vertikální prostor pod vřetenem je nastavitelný v rozsahu 900 mm.

Celkové rozměry stroje 2 500 x 1 070 x 2 840 mm

Impozantní rozměry podtrhují robustnost; stroj vyžaduje výšku stropu minimálně 2,9 metru.

Celková váha s obalem 3 884 kg

Hrubá váha balení dosahuje téměř 3,9 tuny, což vyžaduje odpovídající manipulační techniku při instalaci.

Klikněte na dlaždici nebo řádek parametru pro zobrazení vysvětlení

Co najdete v balení

Obsah balení 1

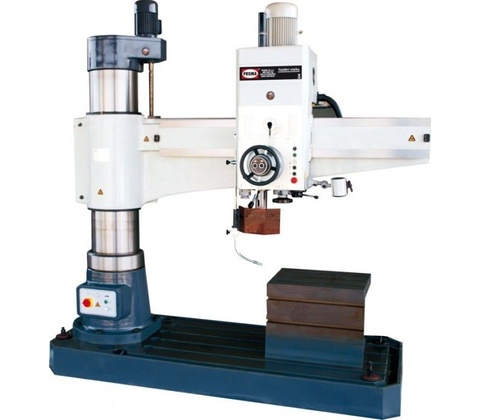

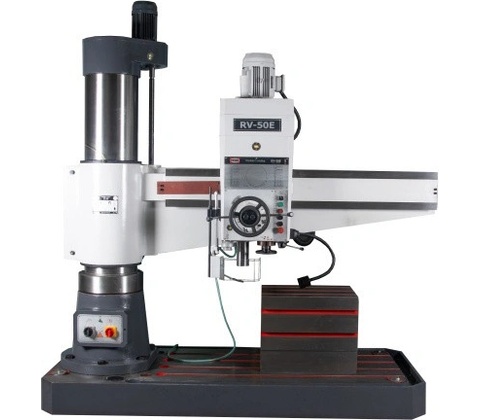

Radiální vrtačka PROMA RV-50E

Hlavní tělo stroje se sloupem a ramenem 1× 2

Upínací vrtací kostka

Rozměr 630 x 500 x 500 mm pro fixaci obrobků 1× 3

Integrovaný chladicí systém

Čerpadlo a rozvody chladicí emulze 1× 4

Dokumentace

Návod k obsluze, záruční list a technické schéma 1×

Často kladené dotazy

Otázky a odpovědi 01Jak funguje hydraulická aretace stroje?

Hydraulický systém stisknutím tlačítka pevně zablokuje rameno na sloupu a vřeteník na rameni. To zajišťuje, že se poloha vřetene nepohne ani při extrémním tlaku během vrtání ø 50 mm. 02Je k instalaci potřeba speciální základ?

Vzhledem k hmotnosti 3,5 tuny a radiálnímu vyložení ramene doporučujeme instalaci na armovanou betonovou desku o tloušťce min. 300 mm dle technické dokumentace, aby nedocházelo k naklánění stroje. 03Co je to trochoidní mazání?

Jedná se o vysoce efektivní systém automatického mazání převodů a vodicích ploch, který vytváří stálý a velmi tenký film maziva. Snižuje opotřebení dílů a přehřívání převodovky. 04Jak se ovládá pojezd ramene nahoru a dolů?

Vertikální pohyb ramene po sloupu je motorický, ovládaný z hlavního panelu. Rozsah nastavení je 900 mm, což umožňuje vrtání různě vysokých dílců přímo na základně nebo na kostce. 05Umí stroj automaticky vypnout posuv při dosažení hloubky?

Ano, vrtačka je vybavena nastavitelnými koncovými dorazy vřetena. Jakmile vřeteno dosáhne nastavené hloubky, strojní posuv se automaticky vypne.
