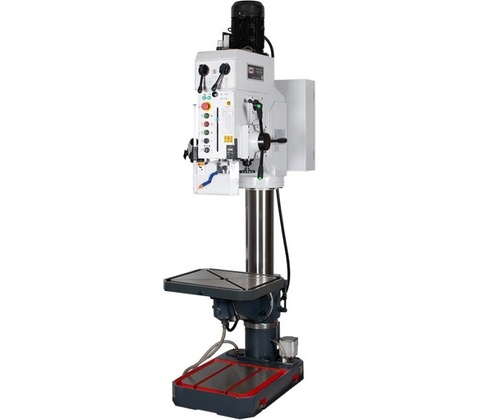

Proma S-1850FP/400

Výkon a přesnost bez kompromisů

Hlavní přednosti

Průmyslová převodová vrtačka PROMA S-1850FP/400 je konstruována pro ty nejnáročnější operace v těžké výrobě. S čistou váhou přesahující půl tuny a masivním sloupem o průměru 180 mm nabízí bezkonkurenční stabilitu. Stroj je vybaven elektromagnetickou spojkou pro automatický posuv pinoly ve čtyřech stupních, což výrazně zvyšuje efektivitu při vrtání hlubokých otvorů a velkých průměrů. Kalené a broušené převody v olejové lázni zajišťují nejen dlouhou životnost, ale i mimořádně klidný a tichý chod i při maximálním zatížení. 01

Elektromagnetický autoposuv 4 stupně posuvu (0,1–0,4 mm/ot.) s řazením přes spojku pro plynulé a přesné vrtání. 02

Výkonné závitování

Robustní převodovka a motor o příkonu 2,2 kW umožňují řezání závitů až do velikosti M30. 03

Automatický vyrážeč

Systém pro rychlou a bezpečnou výměnu vrtacích nástrojů bez nutnosti použití vyrážecího klínu. 04

Zaručená soustřednost

Vysoká přesnost s odchylkou soustřednosti ≤0,02 mm měřenou přímo na pinole vřetene. 05

Integrované chlazení

Kompletní chladicí systém s čerpadlem umístěným v základně stroje pro intenzivní vrtání. 06

Flexibilní polohování

Masivní stůl 600x500 mm je otočný kolem sloupu a naklápěcí v rozsahu ± 45°.

Oblasti použití

Využití

Těžká strojírenská výroba Zámečnické dílny a nástrojárny Nepřetržité průmyslové provozy Řezání velkých závitů do M30 Vrtání otvorů do ø 50 mm Výroba ocelových konstrukcí Opravárenství těžké techniky

Specifikace

Technické parametry

Příkon 2,2 kW Napětí 400 V Co to znamená? Silný motor určený pro trvalý provoz. Zajišťuje stálý krouticí moment i při nízkých otáčkách a velkém záběru. 2,2 kW výkonu s třífázovým napájením je zárukou, že vrtačka zvládne i ty nejtěžší vrtací operace bez přehřívání.

Vrtací průměr 50 mm Maximální kapacita Co to znamená? Stroj je dimenzován pro vrtání otvorů o průměru až 50 mm do plného materiálu v oceli. 50 mm maximálního vrtaného průměru řadí tento stroj mezi nejvýkonnější sloupové vrtačky na trhu.

Zdvih vřetena 200 mm Hloubka vrtání Co to znamená? Mimořádně velký zdvih 200 mm umožňuje vrtání velmi hlubokých otvorů na jeden zátah autoposuvu. 200 mm zdvihu vřetena s automatickým posuvem výrazně zvyšuje produktivitu při vrtání do silných desek.

Čistá váha 572 kg Robustní litina Co to znamená? Vysoká hmotnost zaručuje tuhost stroje. Při vrtání velkých průměrů nedochází k pružení ani vibracím. 572 kg čisté váhy (602 kg vč. obalu) podtrhuje průmyslové určení stroje a jeho stabilitu.

Pohon a rychlosti

Rozsah otáček 52 - 1 400 min⁻¹

Celkem 12 stupňů rychlostí řazených převodovkou pro optimální řeznou rychlost u každého nástroje.

Stupně autoposuvu 0,1 / 0,2 / 0,3 / 0,4 mm/ot. 4 stupně automatického posuvu vřetene pro dokonalou kontrolu nad úběrem třísky a kvalitou povrchu.

Kužel vřetene Mk IV

Vřeteno s kuželem Morse 4 pro přímé upnutí velkých vrtáků a závitovacích hlav.

Závitování Do M30

Díky tuhosti a krouticímu momentu zvládne stroj řezání závitů až do M30.

Rozměry a pracovní prostor

Rozměr stolu 600 x 500 mm

Velkorysá pracovní plocha stolu 600x500 mm s 14mm T-drážkami pro upnutí svěráků i velkých dílců.

Průměr sloupu 180 mm

Extrémně silný sloup o průměru 180 mm zajišťuje, že se vrtačka při tlaku neodchýlí od osy.

Vzdál. vřetene od stolu / zákl. 590 / 1 175 mm

Maximální průchozí výška 1 175 mm umožňuje vrtání do vysokých kusů přímo na základně.

Pracovní základna 400 x 410 mm (obrobená plocha)

Základna s 18mm T-drážkou a integrovanou jímkou chlazení pro největší obrobky.

Celkové rozměry 1 150 x 2 250 x 680 mm

Výška stroje 2,25 metru podtrhuje jeho průmyslovou povahu; vyžaduje stabilní podklad.

Klikněte na dlaždici nebo řádek parametru pro zobrazení vysvětlení

Co najdete v balení

Obsah balení 1

PROMA S-1850FP/400

Průmyslová vrtačka s převodovkou a autoposuvem 1× 2

Masivní stůl 600 x 500 mm

Sklopný a otočný pracovní stůl 1× 3

Sada redukčních pouzder

Pouzdra MK 4/3, MK 4/2, MK 3/1 pro širokou škálu vrtáků 1× 4

Sklíčidlo 1–13 mm / B 16 + trn MK 4

Pro upínání menších vrtáků s válcovou stopkou 1× 5

Kompletní chladicí systém

Včetně čerpadla a hadic, integrovaný v základně 1× 6

Olejová náplň a servisní sada

První náplň oleje zdarma, nářadí, pojistky, osvětlení 1×

Často kladené dotazy

Otázky a odpovědi 01Jak funguje elektromagnetický posuv pinoly?

Posuv se aktivuje stisknutím tlačítka na ovládací páce posuvu. Elektromagnetická spojka sepne převod a pinola se začne automaticky vysouvat zvolenou rychlostí (0,1–0,4 mm/ot.). To zajišťuje perfektně rovnoměrný záběr nástroje. 02Co je to automatický vyrážeč nástrojů?

Jde o mechanismus, který umožňuje uvolnění vrtáku nebo sklíčidla z vřetene jednoduchým pohybem páky posuvu do horní polohy. Nemusíte používat vyrážecí klín a kladivo, což chrání ložiska vřetene před rázy. 03Mohu s vrtačkou závitovat i bez závitovací hlavy?

Stroj je připraven na závitování do M30, ale pro bezpečný a přesný výsledek v průmyslové kvalitě doporučujeme použít závitovací hlavu s momentovou spojkou, která zabrání zalomení závitníku. 04Jak často je potřeba měnit olej v převodovce?

První náplň (kterou od nás dostáváte zdarma) doporučujeme vyměnit po cca 100 provozních hodinách (záběh). Následně stačí výměna jednou ročně nebo dle intenzity provozu. Olej udržuje kalené převody v perfektní kondici. 05Zvládne vrtačka i celodenní třísměnný provoz?

Ano, model S-1850FP je dimenzován právě pro toto nasazení. Těžká litinová konstrukce a výkonný 2,2 kW motor s chlazením jsou navrženy pro trvalé průmyslové zatížení.
