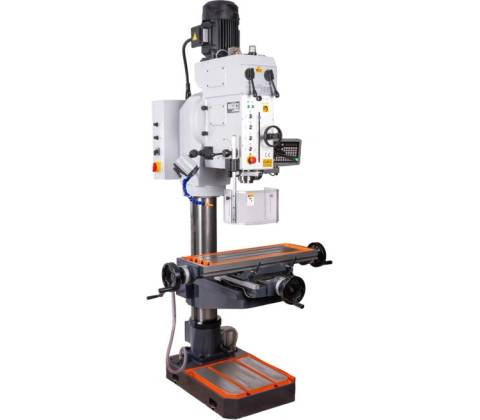

Proma SI-1850CT/400

Strojní průmyslová vrtačka PROMA SI-1850CT/400

Hlavní přednosti

Vrtačka PROMA SI-1850CT/400 definuje standard pro multifunkční obrábění otvorů. Na rozdíl od běžných sloupových vrtaček je vybavena rozměrným křížovým stolem, který v kombinaci s digitálním odměřováním umožňuje přesné polohování obrobku bez nutnosti předchozího rýsování a důlčíkování. Srdcem stroje je mechanická převodovka s kalenými koly a výkonným 2,8kW motorem, která přenáší obrovský krouticí moment na vřeteno MK4. Automatický elektromagnetický posuv pinoly se čtyřmi rychlostmi a integrovaný chladicí systém zajišťují, že stroj zvládne i nepřetržité průmyslové nasazení při vrtání velkých průměrů nebo řezání závitů až do rozměru M42. 01

Křížový stůl a DRO

Koordinátový stůl s digitálním odměřováním ve 2 osách umožňuje přesné vyvrtávání roztečí s přesností na setiny milimetru. 02

Výkon až 2 800 W

Dvourychlostní motor poskytuje enormní sílu pro vrtání do plného materiálu bez rizika přetížení. 03

Elektromagnetický posuv

Automatický posuv pinoly (4 stupně) přepínatelný spojkou zaručuje plynulé vrtání a šetří fyzickou námahu obsluhy. 04

Závitovací cyklus M42

Přepínač směru otáčení a vysoký moment dovolují řezání velkých závitů přímo v pracovním cyklu vrtačky. 05

Tuhost 850 kg

Masivní litinová konstrukce a sloup o průměru 160 mm eliminují vibrace, což prodlužuje životnost nástrojů. 06

Automatický vyrážeč

Blesková výměna nástrojů MK4 bez nutnosti použití klínu, což výrazně zvyšuje produktivitu práce.

Rozsah nasazení

Využití

Těžká strojírenská výroba Přesné vrtání koordinátových otvorů Řezání závitů do M42 v plném materiálu Opracování masivních ocelových svařenců Vyvrtávání a zahlubování velkých průměrů Údržba a opravy těžké mechanizace Nástrojářské a prototypové dílny Vrtání vysokých obrobků na základně

Technický list produktu

Technická data

Vrtací výkon 50 mm Ocel (60 mm litina) Co to znamená? Schopnost stroje vyvrtat otvor o průměru 5 cm do oceli ST37 bez nutnosti předvrtání.

Extrémní vrtací výkon 50 mm v oceli řadí tento model mezi nejvýkonnější sloupové vrtačky na trhu.

Křížový stůl 800 × 280 mm S digitálním DRO Co to znamená? Umožňuje posuv obrobku v osách X a Y bez nutnosti povolovat upínky. Digitální displej ukazuje polohu.

Podélný posuv 410 mm a příčný 285 mm dává operátorovi obrovský pracovní prostor pro složité součásti.

Otáčky vřetene 52–2050 ot/min 12 stupňů Co to znamená? Mechanická převodovka dovoluje nastavit ideální řezné podmínky pro malé vrtáky i velké závitníky.

Kombinace 12 rychlostí zajistí, že nástroj MK4 bude vždy pracovat v optimálních řezných podmínkách.

Čistá hmotnost 850 kg Průmyslová tuhost Co to znamená? Vysoká váha je klíčem k potlačení chvění, což vede k vysoké kvalitě povrchu a delší výdrži vrtáků.

S váhou 850 kg (920 kg s obalem) se jedná o nejtěžší sloupovou vrtačku ve své třídě, zaručující absolutní stabilitu.

Výkon a mechanika vřetene

Výkon motoru S1 100% 2 200 / 2 800 W

Třífázový dvourychlostní motor optimalizovaný pro trvalé zatížení bez přehřívání.

Kužel vřetena / Zdvih pinoly Mk4 / 240 mm

Hluboký zdvih 240 mm umožňuje vrtání skrze vysoké obrobky na jeden cyklus.

Strojní posuv (elektromagnetický) 0,1 / 0,2 / 0,3 / 0,4 mm/s

Čtyři volitelné rychlosti automatického vnikání nástroje do materiálu přepínatelné elektromagneticky.

Přesnost běhu (na pinole) ≤ 0,02 mm

Vysoká přesnost uložení v přesných valivých ložiskách pro precizní lícované otvory.

Pracovní prostor a křížový stůl

Rozměr pracovního stolu 800 × 280 mm

Rozměrný litinový stůl se třemi T-drážkami 14 mm a chladicím žlábkem.

Vyložení vřetene 380 mm

Vzdálenost od osy vřetene ke sloupu určuje maximální šířku opracovávaného dílu.

Max. vzdálenost vřeteno - základna 1 170 mm

Možnost vrtání vysokých dílců upnutých přímo na opracovanou základnu stroje.

Průměr sloupu 160 mm

Extra silný sloup zamezuje "odpružení" hlavy vrtačky při vysokém tlaku vrtání.

Celkové rozměry a elektrické údaje

Vstupní napětí 400 V / 3 fáze

Vyžaduje pětikolíkovou průmyslovou zásuvku. Pro optimální chod doporučujeme jištění 16A char. C.

Rozměry (š × h × v) 1 260 × 1 230 × 2 270 mm

Celkové rozměry odpovídají průmyslovému formátu vrtačky, která vyžaduje stabilní ukotvení do podlahy.

Integrované chlazení Ano (čerpadlo v základně)

Uzavřený okruh chladicí kapaliny prodlužuje životnost nástrojů a zlepšuje odvod třísek.

Klikněte na dlaždici nebo řádek parametru pro zobrazení vysvětlení

Co najdete v balení

Obsah balení 1

PROMA SI-1850CT/400

Průmyslová vrtačka s mechanickou převodovkou 1× 2

Digitální odměřování (DRO) 2-osý systém s displejem pro přesné polohování stolu 1 set 3

Vrtací vybavení

Sklíčidlo 1-13 mm, trn MK4/B16, redukce MK4/3, MK4/2, MK3/1 1 set 4

Upínací a chladicí prvky

Kombinovaný trn MK4/27mm, chladicí systém, závitovací zařízení 1 set 5

Příslušenství

LED osvětlení, olejová náplň, vyrážeč, nářadí a ochranný kryt 1 set

Často kladené dotazy

Otázky a odpovědi 01Můžu na této vrtačce řezat závity automaticky?

Ano, SI-1850CT je vybavena závitovacím zařízením. Pomocí přepínače směru otáček a vysokého krouticího momentu převodovky můžete řezat závity až do M42 (v oceli). Závitovací cyklus usnadňuje reverzaci vřetene při dosažení nastavené hloubky. 02K čemu slouží elektromagnetický posuv pinoly?

Elektromagnetická spojka umožňuje zapnutí strojního posuvu vřetene tlačítkem nebo pákou. Jakmile vrták dosáhne nastavené hloubky (nebo narazí na odpor), spojka může automaticky vypnout. To je zásadní pro ochranu nástrojů a zvýšení přesnosti u hlubokých otvorů. 03Jak funguje automatický vyhazovač nástrojů?

Namísto klasického vyrážení nástroje klínem a kladivem stačí u tohoto modelu vyjet s pinolou do horní úvratě, kde mechanismus automaticky uvolní Morse kužel MK4 z vřetene. To šetří čas i ložiska stroje. 04Je křížový stůl dostatečně tuhý pro frézování?

Ačkoliv je stůl velmi masivní a má rybinové vedení, stroj je primárně konstruován jako vrtačka. Lehké frézování (začišťování hran, drážky do hliníku/plastu) je možné, ale pro těžké frézování oceli doporučujeme klasické frézky s odlišným uložením vřetene. 05Musí být stroj ukotven v betonu?

Vzhledem k hmotnosti 850 kg a radiálním silám při vrtání průměru 50 mm je pevné ukotvení do betonového základu nezbytností pro zachování garantované přesnosti ≤ 0,02 mm.
